Verwendete Testausrüstung:
1. Pistonsoft Multi Room Audio Player -Testversion
2. Audinate Dante Virtual Soundcard – Ver 3.7.4.3
3. Audinate Dante Controller – Ver 3.6.2.4
4. PC mit Windows 7 64bit – für obige Software
5. Symetrix Edge Frame ( 64×64 Dante)
6. Symetrix Xout 12 (Audio Breakout Box)
7. Symetrix Composer 4.1 – läuft auf einem anderen PC
8. HP 2530-24G Gigabit Manageable Network Switch ( Vlan für Dante)
9. Kramer Self Powered Speaker

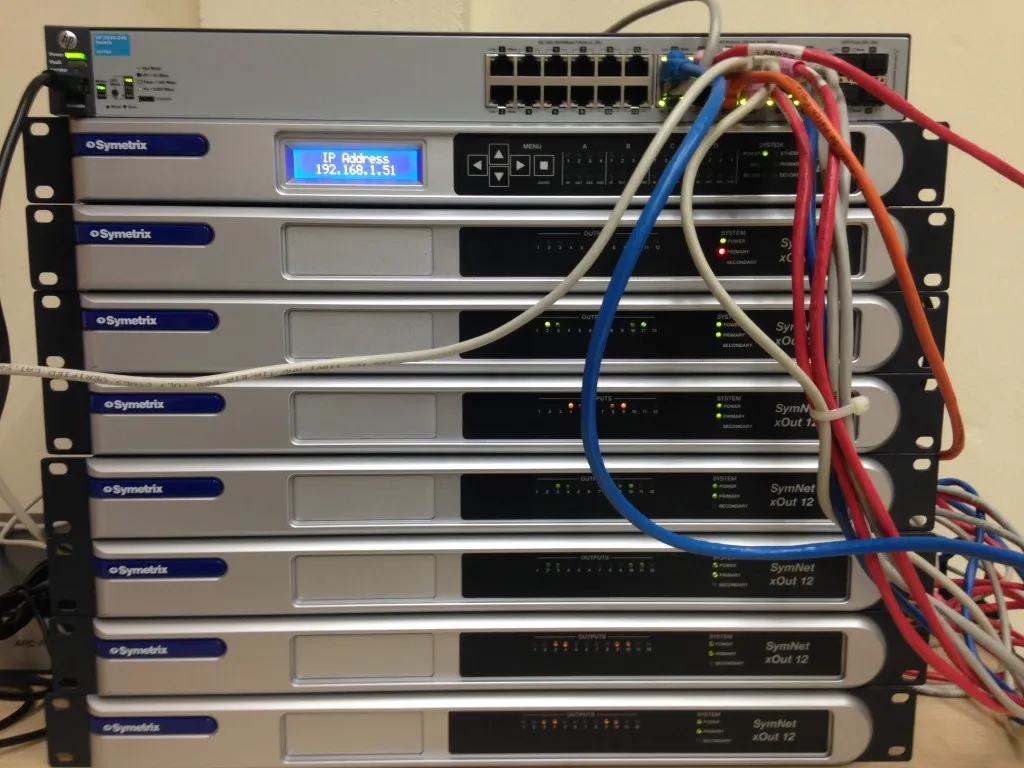

Symetrix-Aufbau
Bericht:

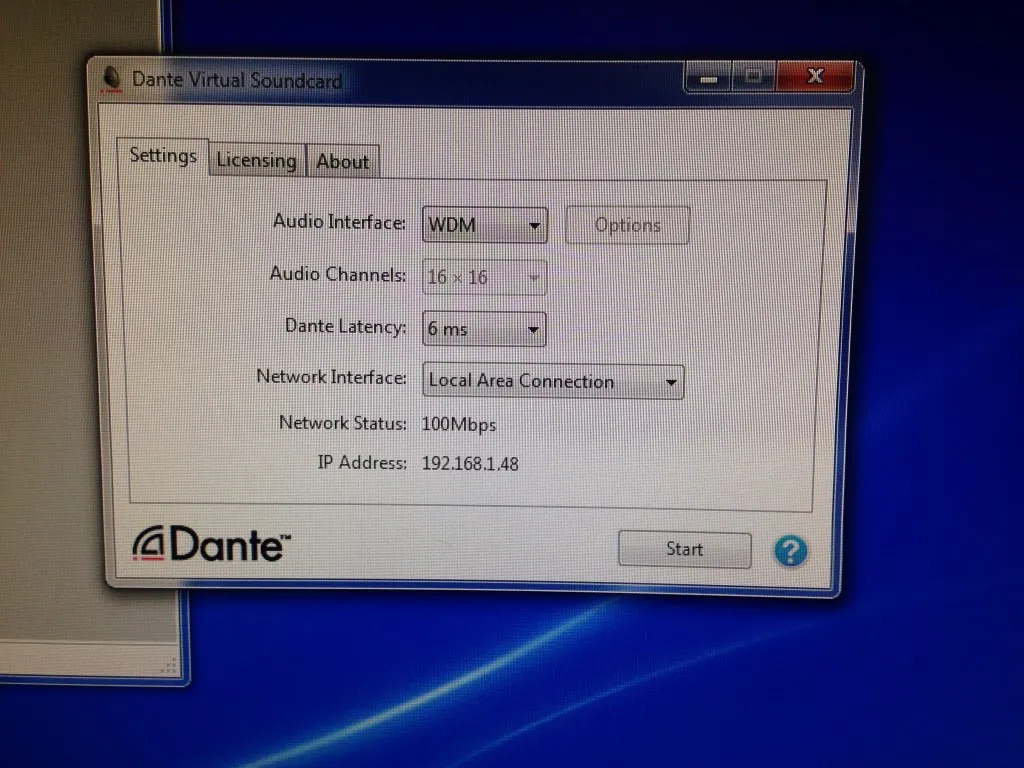

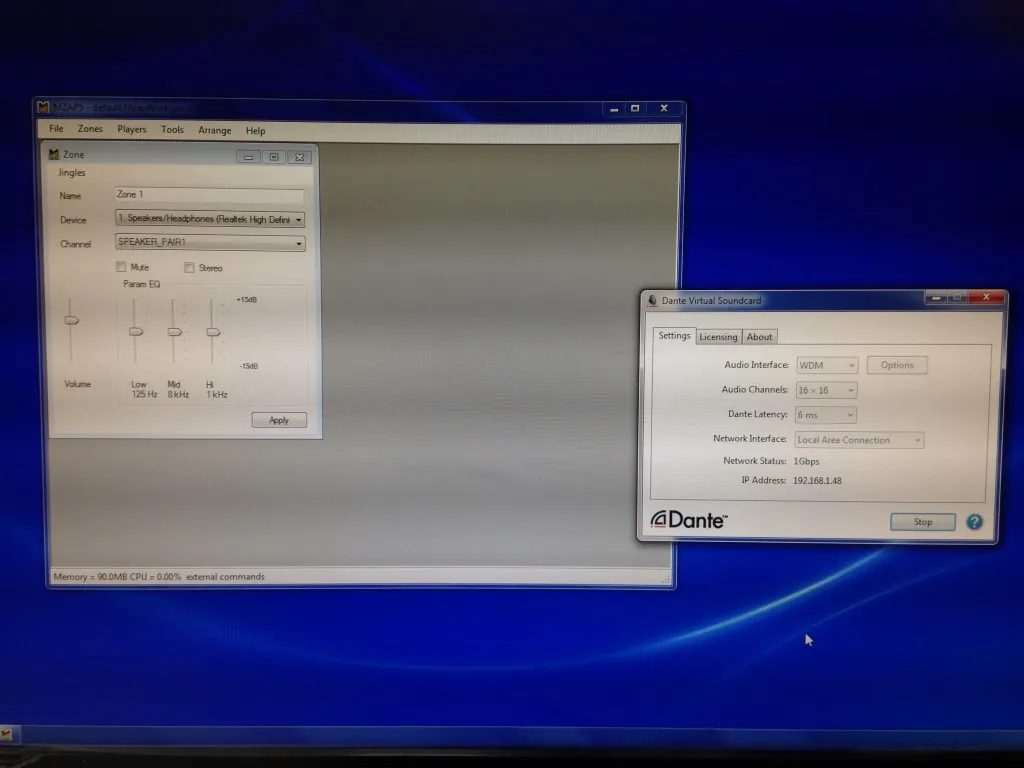

Dante Virtual Soundcard gestartet (DANTE – Digital Audio Network Through Ethernet)
Audio-Schnittstelle eingestellt auf WDM
Audiokanäle: Nicht wählbar – Standard 16×16
Abb. A:

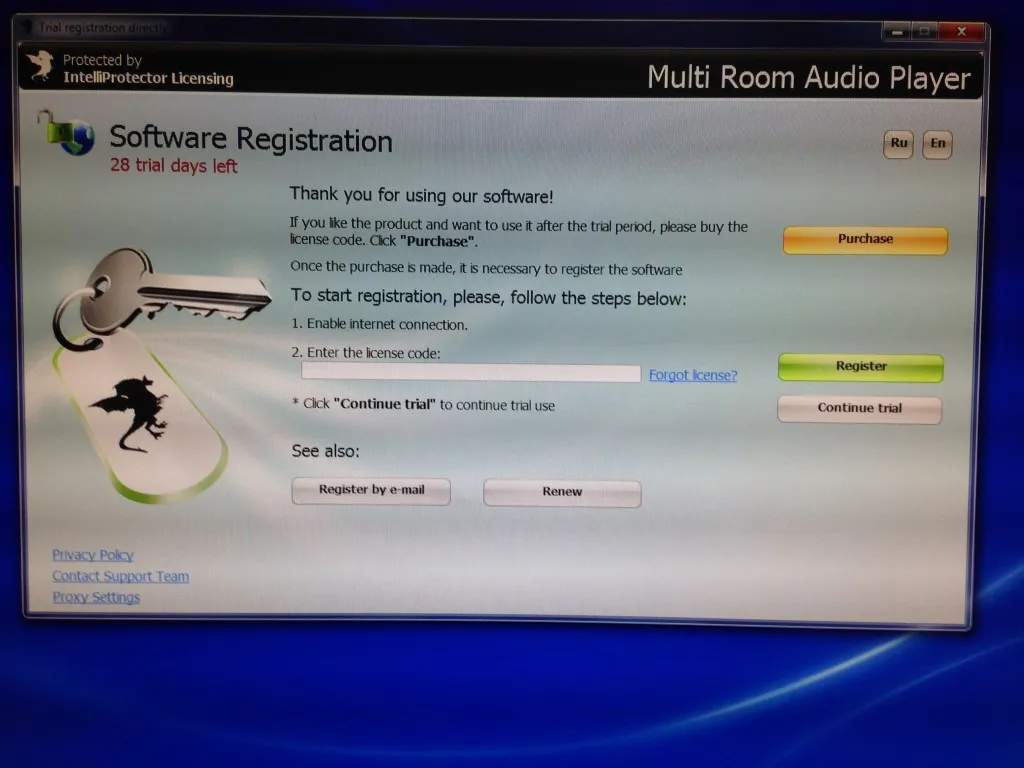

Multi Room Audio Player gestartet
Abb. B:

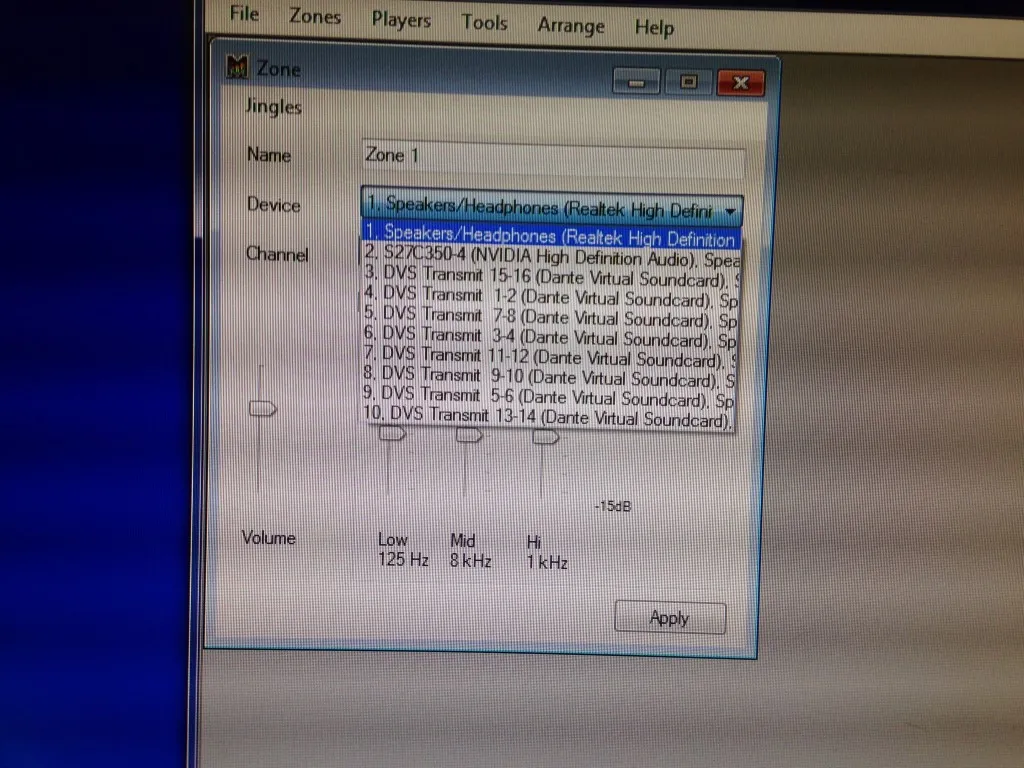

Im Zonen-Menü eine neue Zone erstellt,
Name vergeben:
Zone 1
im Dropdown-Menü Gerät ausgewählt:
DVS Transmit 1-2 ( Dante Virtual Card…)
im Dropdown-Menü Kanal ausgewählt:
SPEAKER_PAIR1_LEFT
Abb. C:
Abb. D:

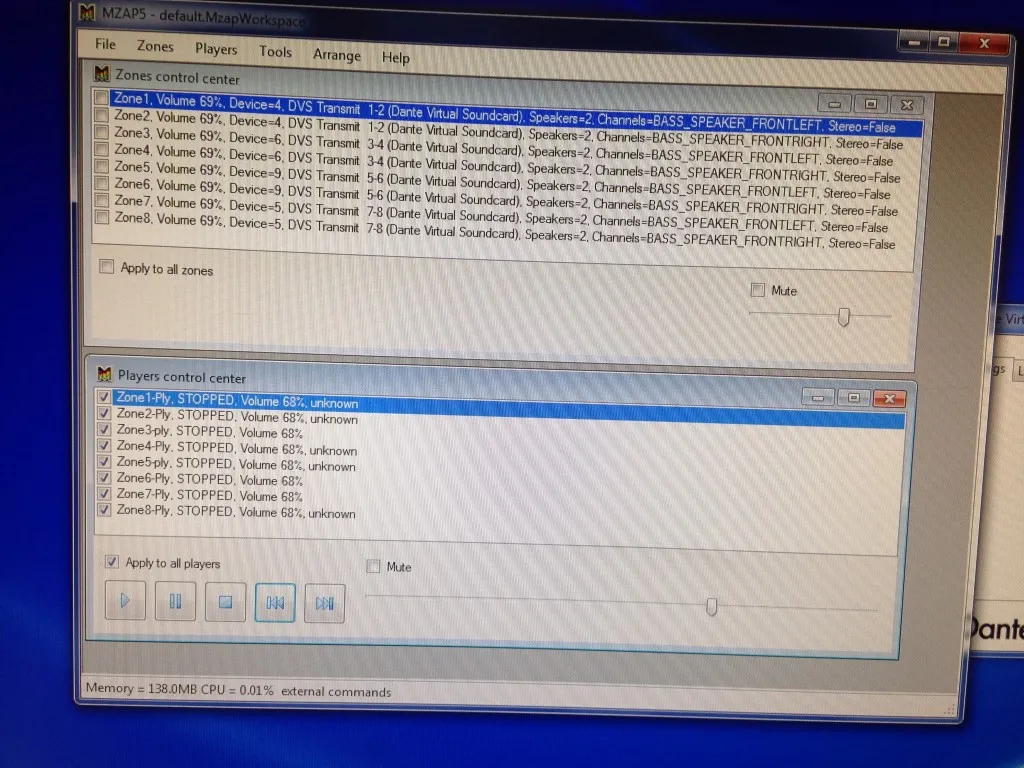

Insgesamt 8 Zonen erstellt, jeder Zone wurde
ein Dante-Kanal in Links-Rechts-Konfiguration zugewiesen.
ABB. E:

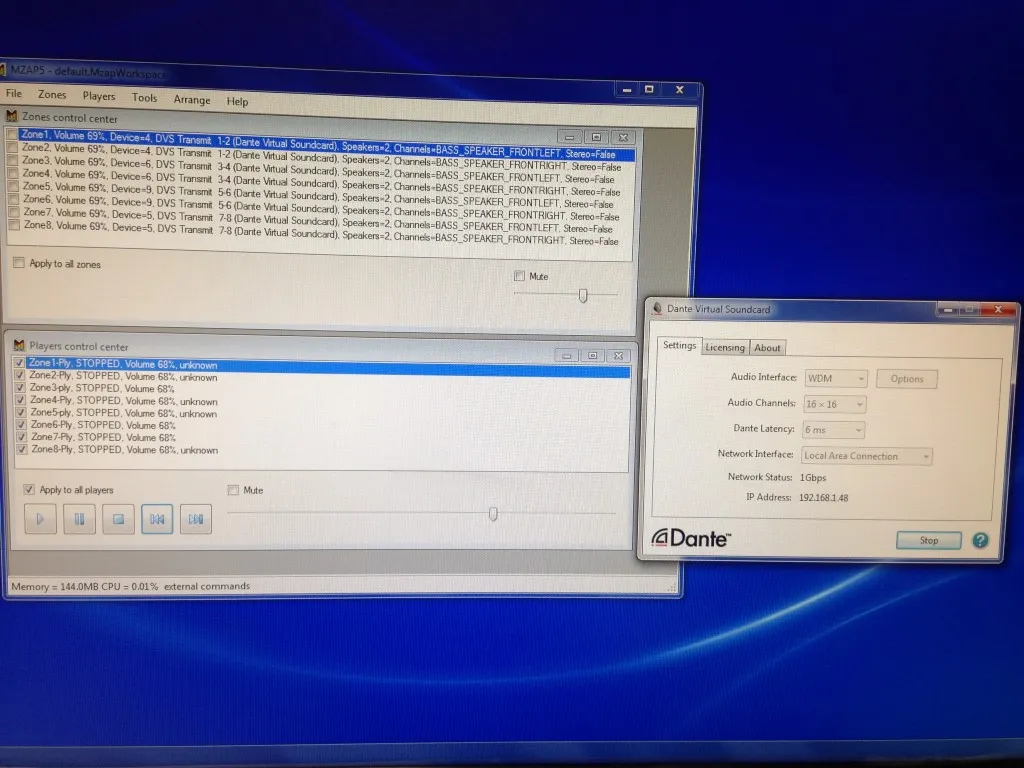

Im Menü Player 8 Zonen-Player erstellt:
Abb. F:

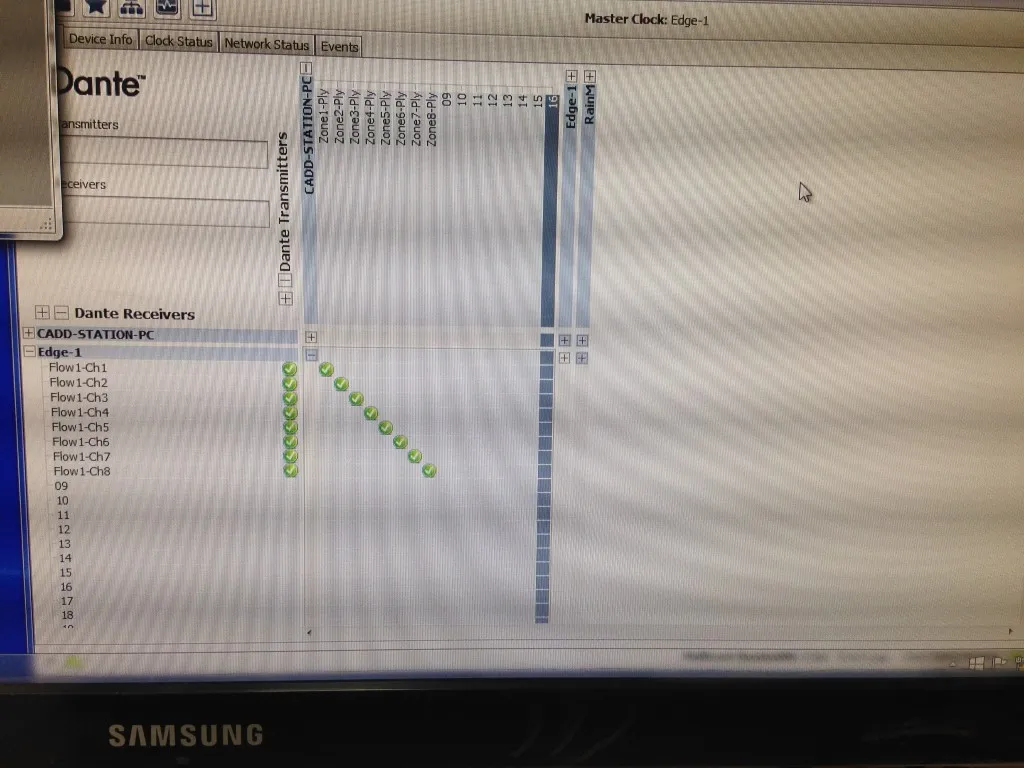

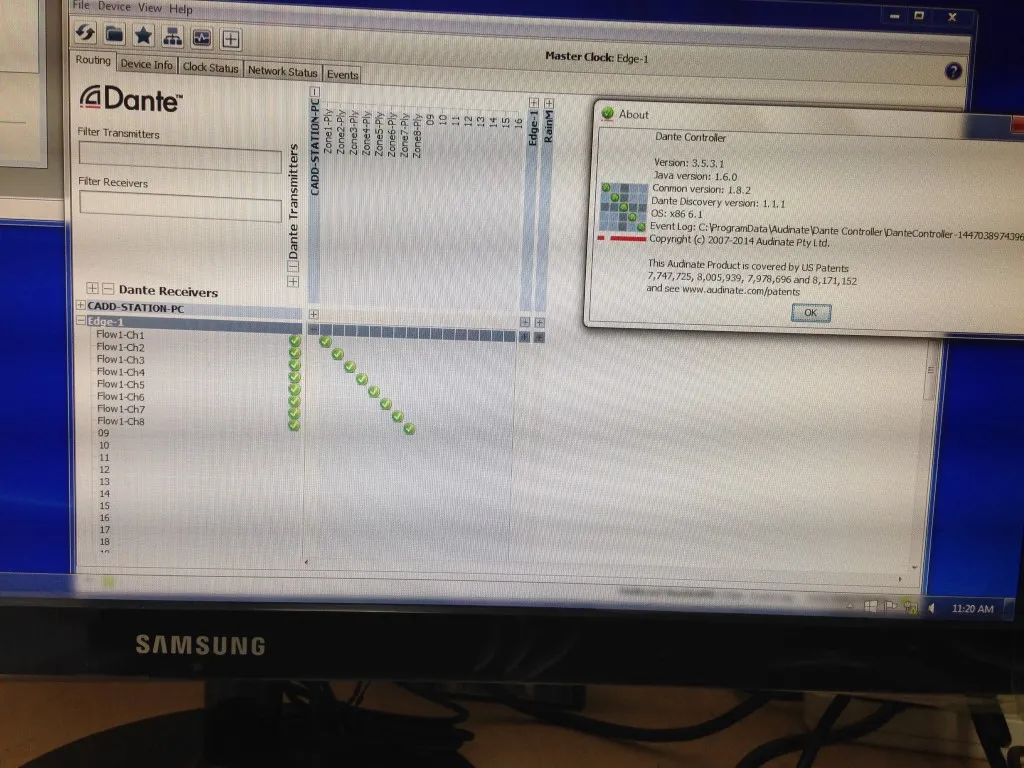

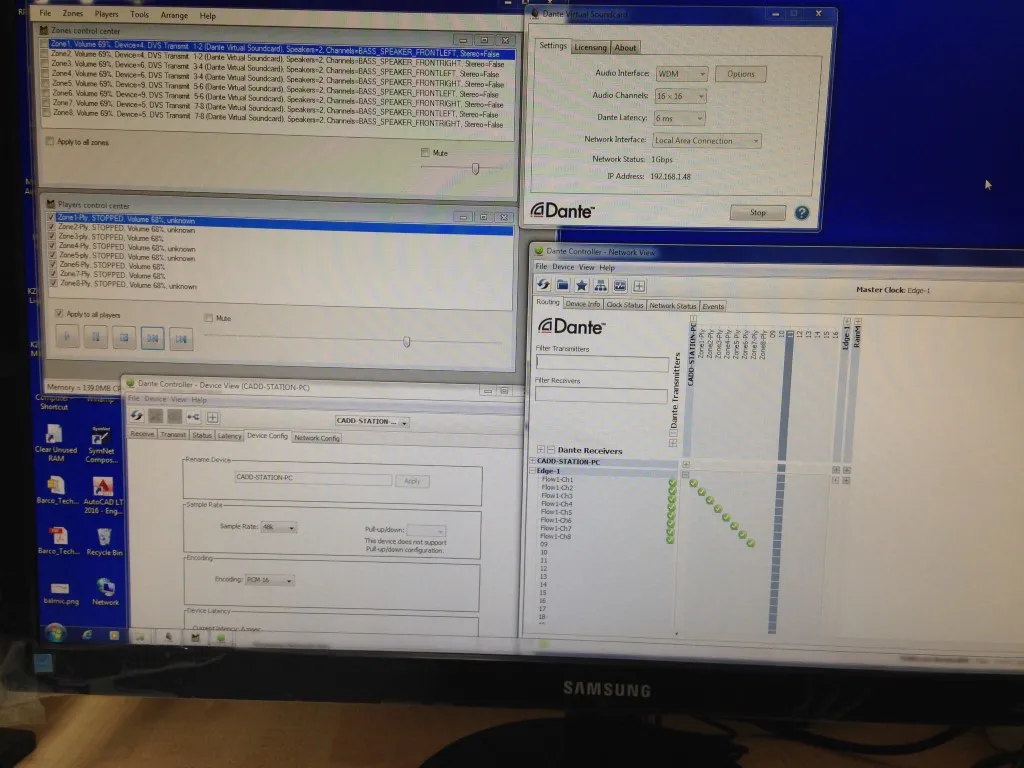

Den Dante Controller gestartet und alle 8 Player einem Dante Flow zugewiesen ( insgesamt 8 Flows = 8 Kanäle)
Abb. G:
Abb. H:
Abb. I:

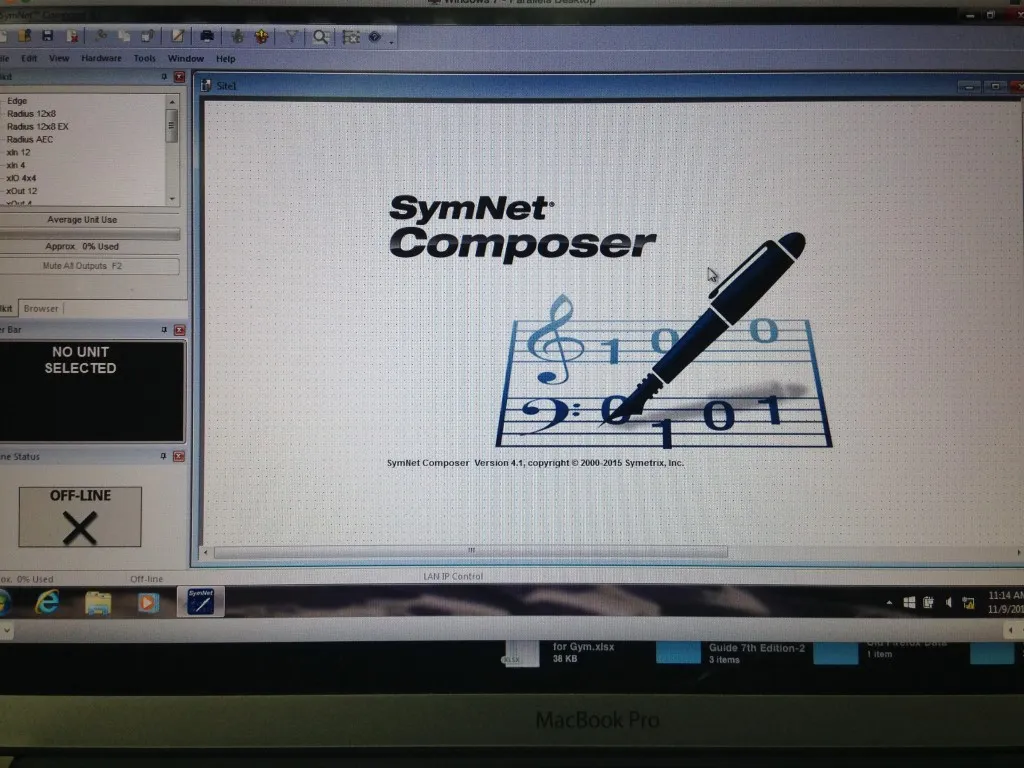

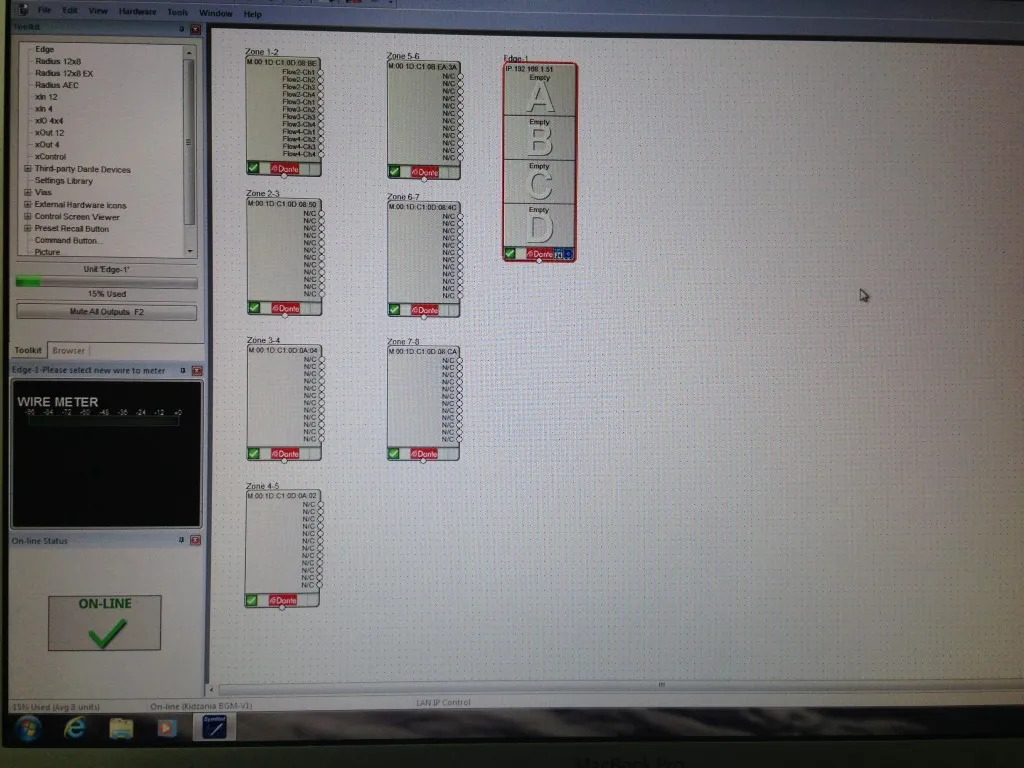

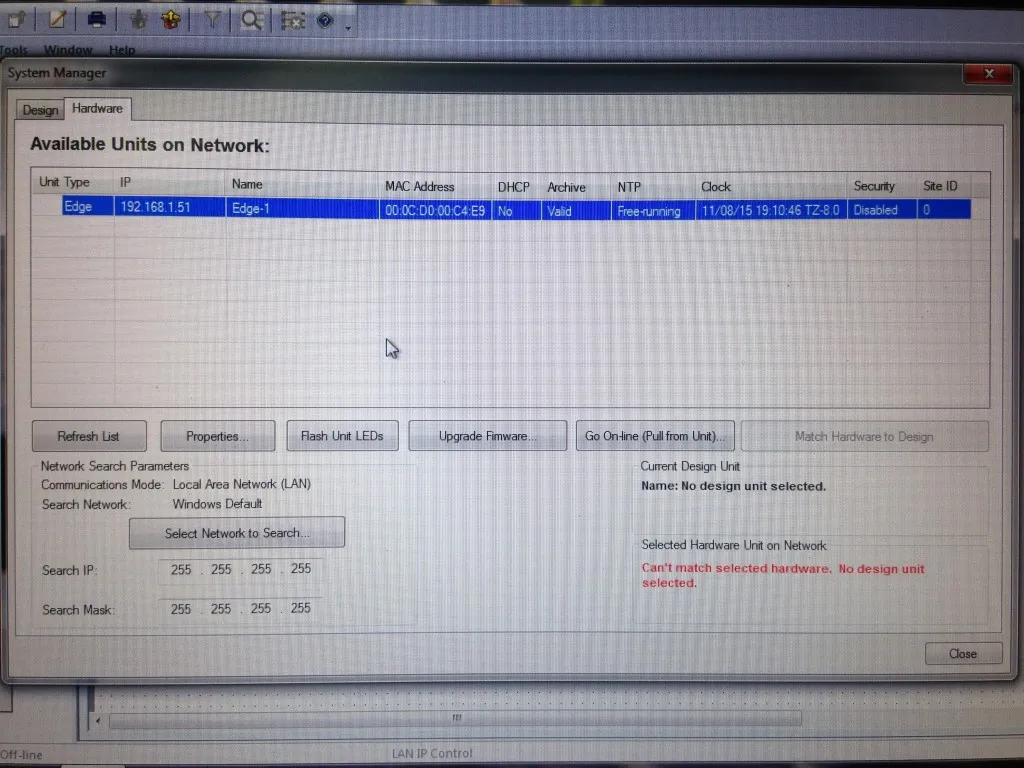

Die Software Symetrix Composer gestartet und eine Designdatei konfiguriert, um den Dante-Flow ( 8 Kanäle) vom vernetzten PC zu übernehmen, auf dem die 8 Player von Multi Room Audio Player liefen
Abb. J:
Abb. K:
Abb. L:

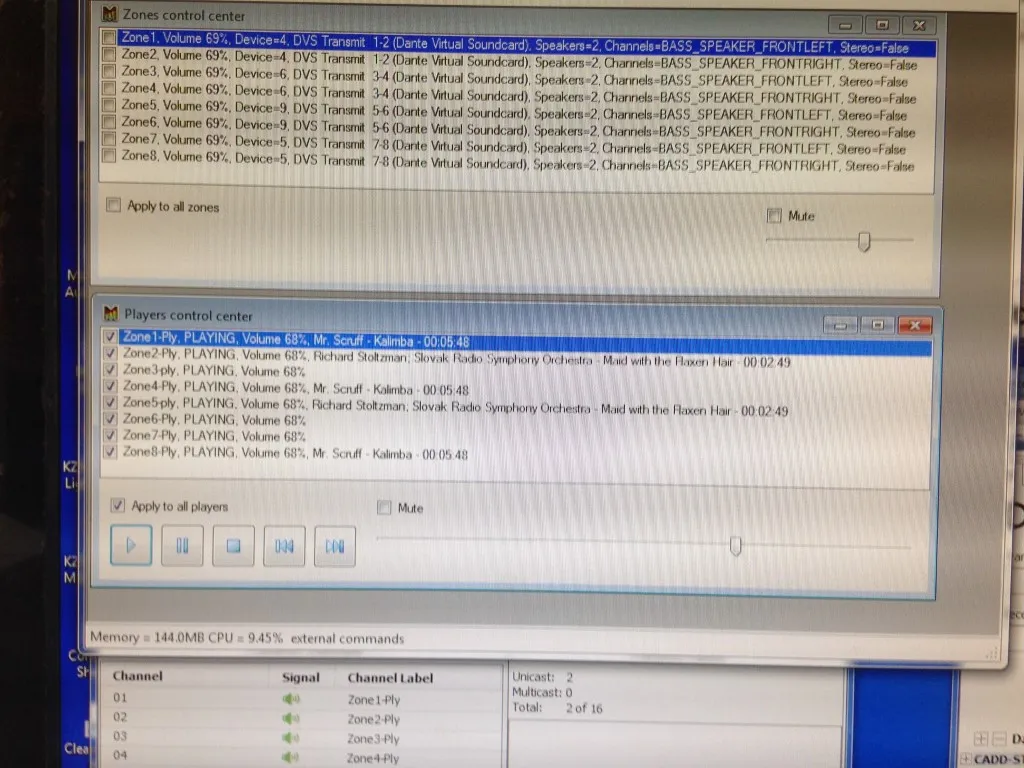

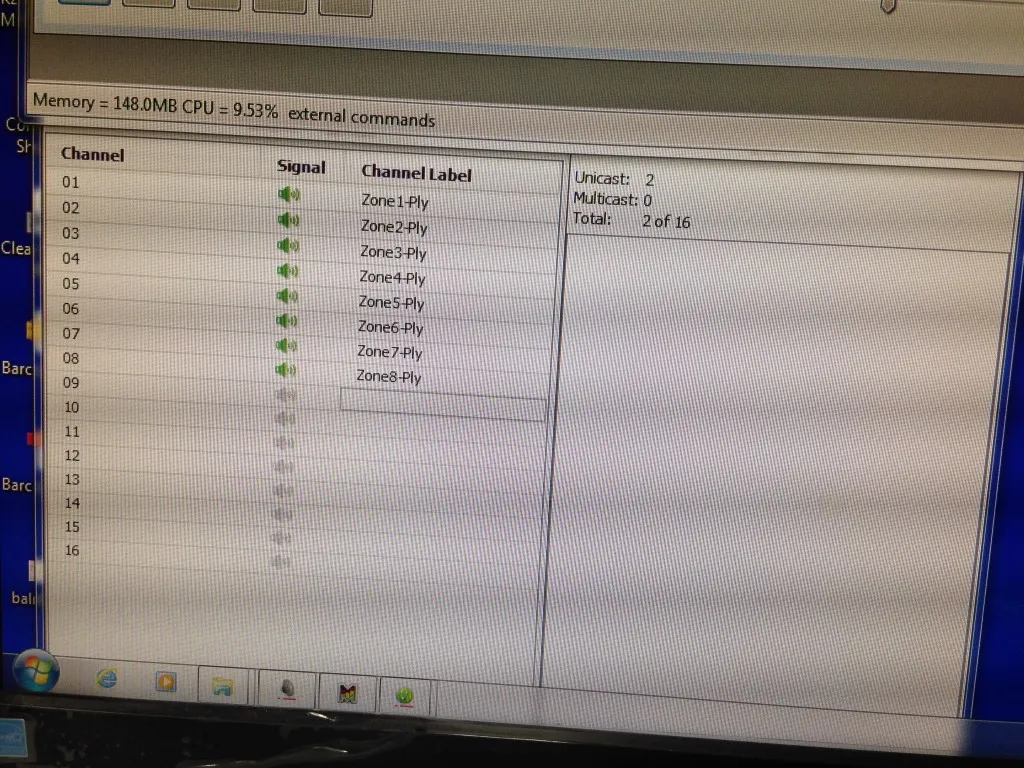

Alle 8 Player abgespielt
Abb. M:
Abb. N:

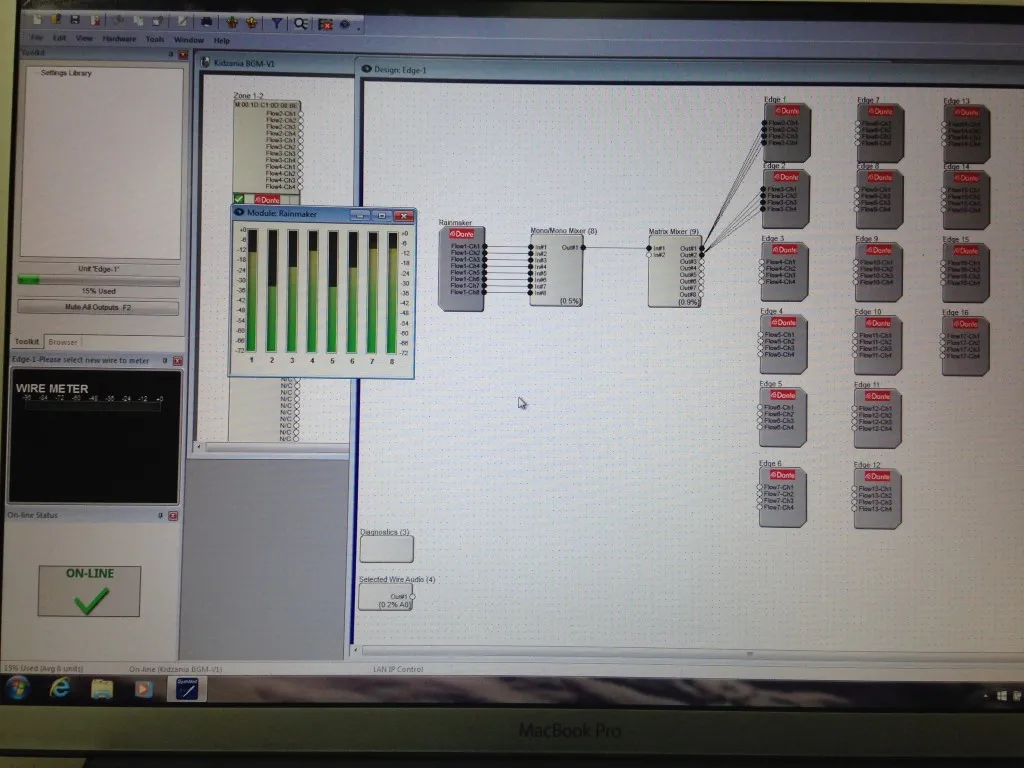

In Symetrix können alle 8 Kanäle der Wiedergabe über den Dante-Flow ( 1-8) überwacht werden. Diese Signale werden zur Symetrix Xout 12 (Kanal 1-8) geleitet
Abb. O:

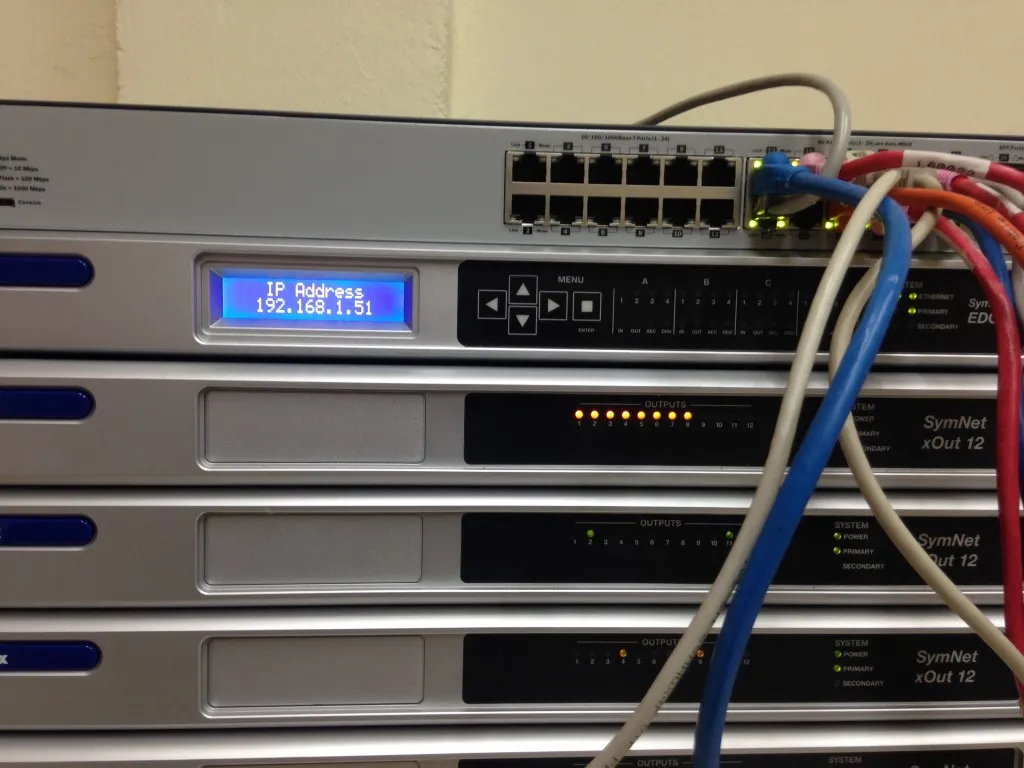

Die Signalanzeige ist an der Symetrix Xout 12 zu sehen
(8 gelbe Anzeigen)
Abb. P:

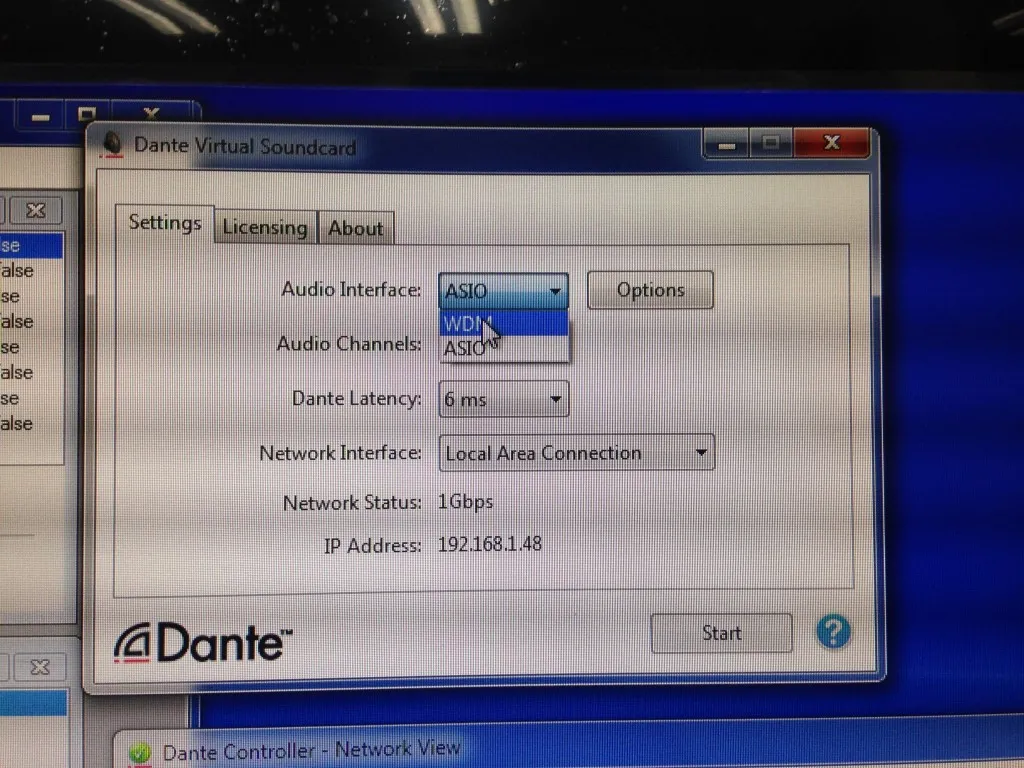

Die Dante Virtual Card akzeptiert entweder ASIO oder WDM.
Ich habe es mit ASIO versucht. Es hat nicht funktioniert.
Der Audiokanal wechselte automatisch auf 2 x 2.
Und im Dropdown-Menü Gerät (in Multi Room Audio Player – Zone) ist die DVS-Schnittstellenauswahl nicht mehr verfügbar.
Abb. Q:
Fazit:
1. Die Software Multi Room Audio Player funktioniert mit der Dante Virtual Soundcard, jedoch nur mit der im Menü Gerät ausgewählten WDM-Schnittstelle.
2. Die Software Multi Room Audio Player unterstützt ASIO nicht 🙁
Erstellt: Kumar
Datum: 9. Nov 2015
